产品简介 Product Introduction
高压开关是电力系统中最重要的控制和保护设备。JJG1120-2015《高压开关动作特性测试仪检定规程》规定需要定期对高压开关的分/合闸时间、分/合闸速度、分/合闸同期性、平均速度等动特性进行试验。市场上围绕上述要求出现了多种型号的高压开关动特性测试仪，随着管理的制度化、正规化发展，对此类测试仪性能的校准提出了相应的要求。
工作原理 Working principle
开关特性测试仪校准装置，采用模拟被测开关触头产生预定的动作（合闸、分闸和弹跳），同时对相应的时间进行准确地测量，给出动作时间供校准用。原理框图如图1所示。
图1 系统原理框图
2.1合闸测试
合闸时间：从接到合（闸）指令瞬间起到所有极触头都接触瞬间的时间间隔。
为了更直观的对合闸测试进行理解，根据合闸时间的定义，下面将合闸测试以逻辑时序图的形式表示合闸测试的过程：
2.2分闸测试
分闸时间：从开关分闸操作起始瞬间（即接到分闸指令瞬间）起到所有极的触头分离瞬间的时间间隔。
为了更直观的对分闸测试进行理解，根据合闸时间的定义，下面将分闸测试以逻辑时序图的形式表示分闸测试的过程：
2.3弹跳测试
弹跳时间：开关动触头与静触头在分(合)闸操作中，从第一次分开(合上)开始到最后稳定地分开(合上)为止的时间。
为了更直观的对弹跳测试进行理解，根据弹跳时间的定义，下面将弹跳测试以逻辑时序图的形式表示弹跳测试的过程：
产品特点 Product Characteristics
可以同时对一路开关触头进行模拟合、分闸及弹跳动作；
可以任意设置的运动位移和速度，从而校准开关特性测试仪的速度；
位移设置范围宽：10mm～240mm；
大屏幕液晶菜单显示，操作简单、方便；
产品参数 Product Parameters
参数 | 位移 | 平均速度 |
校验范围 | 10mm～240mm | 0.1 m/s -2m/s |
准确度 | ±0.2%设定值±0.1m | ±0.3%设定值±0.005m/s |
4.1校验范围
位移：10mm～240mm
平均速度：(0.1～2)m/s
4.2允许误差
位移参数：±0.2%设定值±0.1mm；
速度参数：±0.3%设定值±0.005m/s。
界面介绍 Interface Introduction

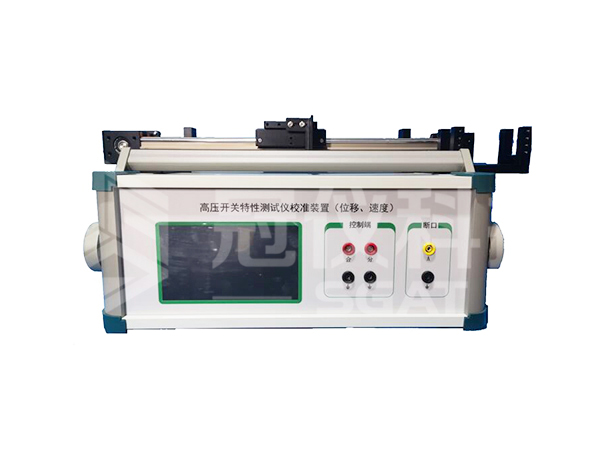

5.1前面板介绍
断口接口：本装置最多支持路断口进行模拟，如图所示，每路断口下方的黑色接口为每路断口对应的接口。
控制端接口：该断口主要是接受合闸信号和分闸信号，输入的合闸信号和分闸信号为高电平220V的脉冲信号。
5.2后面板介绍
CH1、CH2：该接口分别对应安装在速度平台上的两个固定位置传感器的光电信号，主要用于校准整个装置的速度参数，当处于校准状态时，该两个接口会分别输出两个脉冲信号；
光栅接口：该接口用于连接速度平台的光栅尺；
伺服接口：该接口用于连接控制器的CN1接口；
限位接口：该接口用于连接速度平台的限位开关；
CN2(编码器接口)：该接口用于连接电机的编码器接口；
CN1(控制接口)：该接口用于连接伺服接口；
UVW接口：该接口用于连接电机的动力驱动接口；
B1B2L1L2接口：该接口L1和L2配合接地端连接到220VAC；
接地端：该接口是整个控制器的接地端；
5.3速度平台
5.4整套装置的连接
装置的所有接口都具有防插错功能，因此按照如下图所示，将主机与速度平台的所有接口都进行连接。
5.5实际操作
5.2.1合闸平均速度：
1) 断口连接
将校准装置相应的断口信号连接至被校准仪器。注意A、B、C三相及其对应地的连接，如下图所示。
2) 合闸信号连接
将校准装置相应的合闸信号连接至被校准设备。注意合闸信号的正负方向。
3) 安装位移传感器
如图安装位移传感器。
注意：
将滑台手动推到传感器夹具一端；
位移传感器安装应该贴近夹具的底部，保证与电机轨道水平安装。
1) 选择合闸
将主机与控制器的两根电源线都接220VAC。
——选择合闸试验——
——设置距离——：根据被校准设备设置传感器的运动距离；
——设置速度——：根据被检点选择速度值；
——开始测试——：此时运动平台将运动到传感器夹具的远端；直至界面提示“等待合闸信号”；
此时操作被校设备发出合闸控制信号，速度平台将模拟相应的速度带着传感器运动。
运动完毕后，界面将显示合闸试验的实际运动距离和速度(注意被校准设备平均速度定义与标准器要一致，可以通过设置界面进行设置)。
换向：可以用于切换速度平台运动的方向，一般设置采用默认的从右往做的运动方向。
5.2.2分闸平均速度：
1) 断口连接
将校准装置相应的断口信号连接至被校准仪器。注意A、B、C三相及其对应地的连接，如下图所示。
2) 分闸信号连接
将校准装置相应的合闸信号连接至被校准设备。注意合闸信号的正负方向。
3) 安装位移传感器
如图安装位移传感器。
注意：
将滑台手动推到传感器夹具一端；
位移传感器安装应该贴近夹具的底部，保证与电机轨道水平安装。
4) 选择分闸
将主机与控制器的两根电源线都接220VAC。
——选择分闸试验——
——设置距离——：根据被校准设备设置传感器的运动距离；
——设置速度——：根据被检点选择速度值；
——开始测试——：此时运动平台将运动到原点；直至界面提示“等待分闸信号”；
此时操作被校设备发出分闸控制信号，速度平台将模拟相应的速度带着传感器运动。
运动完毕后，界面将显示分闸试验的实际运动距离和速度(注意被校准设备平均速度定义与标准器要一致，可以通过设置界面进行设置)。
换向：可以用于切换速度平台运动的方向，一般设置采用默认的从右往做的运动方向。
5.2.3设置
参数设置主要用于速度参数的定义，系统默认是的平均速度是分合全程的10%-90%，用户可以根据被校准仪器的速度定义来设置。
5.2.3.2——位移校准——
该界面主要用于装置本身位移参数的校准。当处于位移校准界面时，可以手动推动速度平台的滑块运动。
5.2.3.3——速度校准——
该界面主要用于装置本身速度参数的校准，在速度平台上在相距100mm的地方安装了两个光电传感器。两个光电传感器的输出信号分别对应后面的Q9接口CH1和CH2,通过测量两个输出信号的时间间隔来校准速度。
