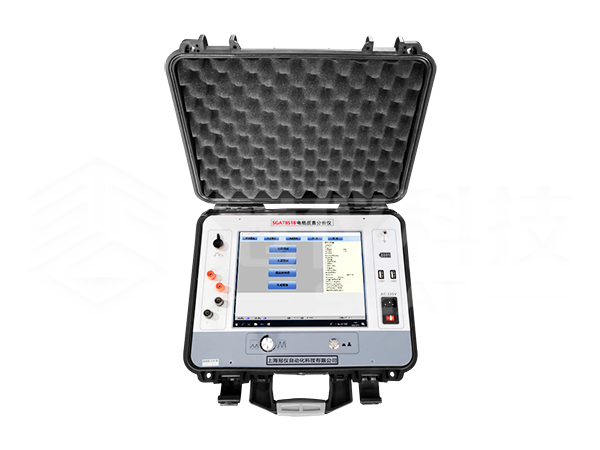

产品简介 Product Introduction
成盘电缆质量分析仪，主要测试电线电缆的长度、电缆导体电阻值以及温湿度，从而对电线电缆的材质、截面积、长度以及电脉冲传播速度进行分析评估，从而检测电缆是否符合各项指标要求。采用工控一体机显示与触摸屏操作，内部高速CPU控制与高速AD采样，AI自动分析测试结果并生成报告。具有测量精度高，操作便捷，智能化程度高，重复性好等特点。为国家电网的物质检测，以及各种电线电缆施工现场对电线电缆的质量把关起到关键作用，是劣质、非标、假冒电缆的克星。
SGAT8518成盘电缆测试仪依据标准《GB/T 3048.4电线电缆电性能试验方法 第4部分：导体直流电阻试验》、《GB/T 3956-2008电缆的导体标准》、《JBT 7585-2013直流电阻测试仪》、《DL∕T 849.1-2019 电力设备专用测试仪通用技术条件 第1部分：电缆故障闪测仪》。
产品特点 Product Characteristics
12.1寸工业级计算机控制、触摸式操作，电缆测阻、测长、截面评估一体；
采用高速芯片，400MHz硬件采样频率，保证测量精度满足标准要求；
具有电缆导体电阻测量功能、传播速度测量功能和电缆长度测量功能；
具有自动测试与手动测试长度的功能，自动识别开路短路特性；
具有6档测试电流的电缆电阻值测量功能，单/三相测阻，测长分析功能；
具有温湿度采集功能，自动换算标准温度(20℃)下的阻值；
具有电缆电阻率的评估与截面积评估功能；
具有行波法+电阻法评估功能；
具有AI自动测试报告生成功能；
具有标准通信USB接口，可外接鼠标、键盘操作；
内置大容量聚合物锂电池，更方便应对各种测试现场；
界面人性化设计，简洁式操作设计，质量工业级设计。
产品参数 Product Parameters
项目 | 技术指标及参数 | 备注 |
测阻电流 | ＜20mA、40mA、200mA、1A、5A、10A、AUTO | |
测阻量程 | 100Ω～50KΩ、1Ω～300Ω、100mΩ～50Ω、 10mΩ～10Ω、5mΩ～4Ω、0.5mΩ～0.2Ω | |
测阻精度 | 土(0.2%+2字) | |
测阻分辨率 | 0.1μΩ | |
测速量程 | 50～400m/uS | |
测速分辨率 | 0.01m/uS | |
测速精度 | 0.025m/uS | |
测速频率 | 400MHz+ | |
测长电压 | 75V/150V | |
测长频率 | 400MHz+ | |
测长 量程/脉宽 | 10～50米（0.050uS） | |
50～200米（0.050uS） | ||
200～1000米（0.250uS） | ||
1000～5000米（2.500uS） | ||
5000～20000米（5.000uS） | ||
测长精度 | L测/L标≤2.5；±0.2%±0.5； L测/L标≤10；±0.2%±1； L测/L标≤50；±0.5%±1； L测/L标≤100；±1.0%±1； | |
测长方式 | 开路测量/短路测量 | |
截面积精度 | ±1.0％ | |
电缆类型 | 电力电缆、同轴电缆、2芯以上平行或双绞电缆 | |
显示 | 12.1寸触摸一体机 | |
测试方式 | 自动测试/手动测试 | |
校准方式 | 速度校准 | |
数据存储 | 1000组 | |
通讯方式 | RS232/USB | |
工作环境 | 环境温度:-10℃～50℃ 相对湿度: <90%RH | |
电源 | 内部16.8VDC-10.4AH锂电池供电 充电AC110V～240V，50Hz/60Hz | |
测试线长度 | 标配5.0米 | |
最大功耗 | 45W | |
外形尺寸 | 430×380×220mm | |
重量 | 主机15kg |
