产品简介 Product Introduction
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

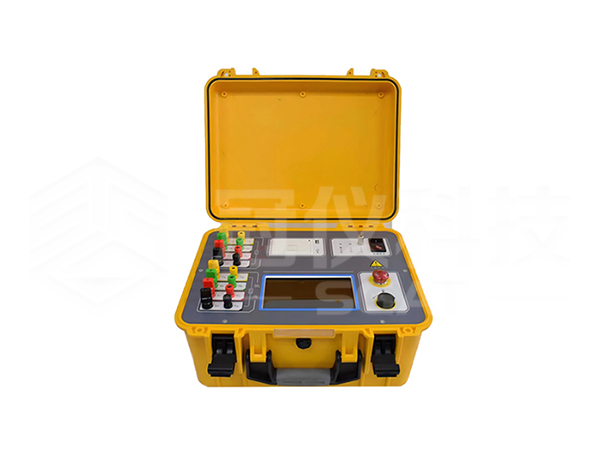

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。
产品特点 Product Characteristics
1 测试电源最高输出电流40A，测试范围0～25kΩ，满足绝大多数变压器的测试需求。
2 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
3 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。
4 仪器配有热敏打印机，本机存储数据200条，支持优盘海量存储。
5 工业级7寸真彩大屏显示，清新简约显示风格，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。
产品参数 Product Parameters
技术指标
输出电流 单相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA
三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A
测量范围
单相
40 A挡 0.1mΩ～0.5Ω 20 A挡 0.5mΩ～ 1 Ω
10 A挡 1.0mΩ～ 2 Ω 5 A挡 10 mΩ～ 4 Ω
1 A挡 0.1Ω～ 20Ω 0.2A挡 1.0Ω～ 100Ω
10mA挡 50Ω～ 2kΩ <1mA挡 500Ω～ 25kΩ
三相
20A + 20A挡 0.2mΩ ～ 0.3 Ω
10A + 10A挡 0.5mΩ ～ 0.6 Ω
5 A + 5 A挡 10 mΩ ～ 1.5 Ω
1 A + 1 A挡 0.1 Ω ～ 7.0 Ω
0.2A+0.2A挡 1.0 Ω ～ 30 Ω
准 确 度 ±(读数×0.2%+2个字)
工作电源 AC220V±10%, 50/60Hz
使用温度 -10℃～50℃
相对湿度 ＜90%，不结露
仪器体积 428mm×350mm×230mm
仪器重量 13.4 kg
