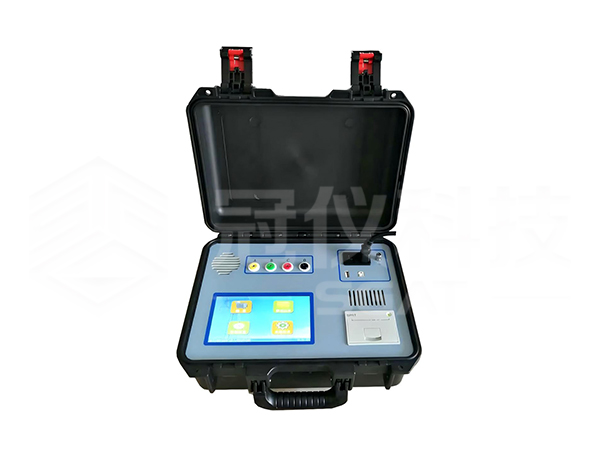

SGAT8117 变压器有载开关测试仪

        SGAT8117有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

       该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

仪器输出电流大，重量轻；

测试Yn、Y、D型变压器,阻值不用换算直接显示；

可带绕组、不带绕组测量；

波形显示根据采样值自动调整电阻、时间值幅值

具有完善的保护电路，可靠性强；

七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换

内置大容量锂电池，可不接外部电源（选配）；

内部可以自动保存500组数据。

仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

输出电流   3.0A、1.0A、0.5A、0.1A

测量范围   过渡电阻：0.1Ω～4Ω(3.0A)    1Ω～20Ω(1.0A)

                                   5Ω～40Ω(0.5A)     20Ω～200Ω(0.1A)

过渡时间：0～320ms

开路电压   24V

测量精度   过渡电阻：±(5%读数±0.1Ω)

                 过渡时间：±(0.1%读数±0.2ms)

采样速率   20kHz

存储方式   本机存储

外形尺寸   主机：360*290*170 （mm） 线箱：360*290*170（mm）

仪器重量  主机6KG  线箱4.5KG

 测试线长度  标配13米   长度可以定制

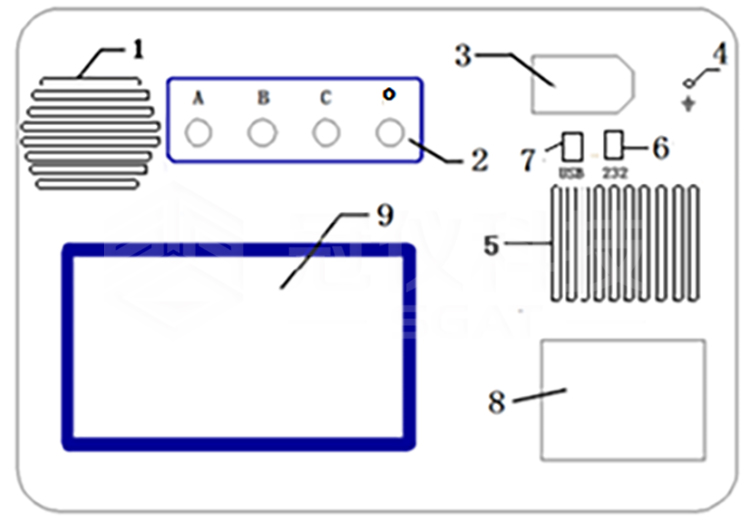

1.风  扇：排风口。

2.A、B、C、0 分别对应变压器的A、B、C、0。

3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。

4.接地柱：为整机外壳接地用。

5.散热孔。

6.232串口

7.USB口

8.打印机：高速打印机，打印测试结果。

9.显示器：7吋高亮液晶显示屏。
